Découvrez EchTherm 2023
Découvrez la version 2023 du logiciel !
Accédez dès maintenant à la nouvelle version d’EchTherm avec le lien suivant : EchTherm 2023.
Les principales nouveautés :
- Nouvelle fiche de simulation pour la technologie « Continuous Finned Tube Bundle» ;
- Possibilité d’avoir une plage de variation de propriétés thermo-physiques dans la fiche « Evaluation of Thermophysical Properties» accessible via l’onglet « TOOLS+ » ;
- Affichage des températures de parois pour chacune des fiches SIZING et SIMULATION dans l’onglet « Thermohydraulic » ;
- Option Best Design élargie au « Plate Heat Exchanger » ;
- La liste de fluides disponibles s’agrandit et accueille 35 nouveaux fluides ;
- 6 nouveaux matériaux font leur apparition.
Détails des principaux ajouts :

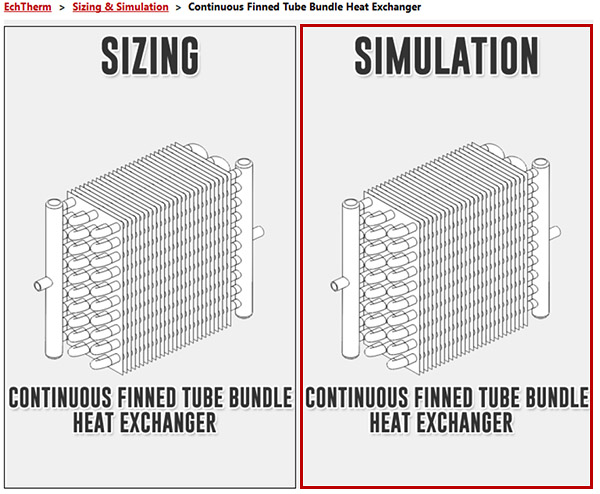

- Nouvelle fiche de simulation pour la technologie « Continuous Finned Tube Bundle»
Un des souhaits des adhérents du GRETh est de retrouver au sein d’EchTherm un plus grand nombre de technologies disponibles en mode « SIMULATION ». Ainsi, la fiche « Continuous Finned Tube Bundle » (déjà accessible en mode « SIZING ») est désormais disponible en mode « SIMULATION » !
Pour l’instant, l’option « SIMULATION » pour cette technologie est uniquement disponible pour des fluides monophasiques ; cependant, les cas de changement de phase, en condensation et évaporation, à l’intérieur des tubes, est actuellement en cours de développement, et ceci constituera les premières fiches diphasiques en mode « SIMULATION » !
Ces dernières seront mises à disposition courant 2023 et d’autres technologies en mode « SIMULATION » sont également à prévoir courant de cette année.
- Possibilité d’avoir une plage de variation de propriétés thermo-physiques dans la fiche « Evaluation of Thermophysical Properties » accessible via l’onglet « TOOLS+»
Cet outil de calcul est un des plus utilisés du logiciel EchTherm. Pour la version 2022, nous vous faisions part de la possibilité de comparer deux fluides différents sur cette fiche. Pour cette année 2023, la fiche « Evaluation of Thermophysical Properties » se voit encore améliorée avec la possibilité d’avoir des propriétés thermo-physiques variables en fonction des conditions renseignées. Cette option est disponible lorsque l’on clique sur le bouton
. La visualisation et les données d’évolution des propriétés thermo-physiques, telles que la capacité thermique massique, la masse volumique, la viscosité dynamique, la conductivité thermique ainsi que l’enthalpie spécifique, sont alors disponibles.
Plusieurs possibilités s’offrent à l’utilisateur dans cet onglet :
- Pour les fluides usuels: la possibilité d’avoir une variation en fonction de la température, ou en fonction de la pression.
- Pour les solutions aqueuses: en plus de la température et de la pression, la possibilité d’avoir une variation en fonction de la concentration du soluté.
- Pour l’air humide: en plus de la température et de la pression, la possibilité d’avoir une variation en fonction de l’humidité relative.
- Pour l’eau de mer: en plus de la température et de la pression, la possibilité d’avoir une variation en fonction de la salinité.
Des courbes permettent d’apprécier les variations des propriétés thermo-physiques sur la plage de données saisies par l’utilisateur, et celles-ci sont également fournis dans un tableau pour 11 points compris entre les valeurs minimale et maximale souhaitées. Le bouton « EXPORT EXCEL » permet quant à lui d’obtenir ces variations pour 100 points compris entre les valeurs min et max de la plage de données renseignée par l’utilisateur.
- Affichage des températures de parois pour chacune des fiches SIZING et SIMULATION dans l’onglet «Thermohydraulic »
Les températures de parois des surfaces d’échange pour l’entrée et la sortie de chaque fluide sont disponibles dans l’onglet « Thermohydraulic » de l’ensemble des fiches SIZING et SIMULATION. Ces températures étaient déjà calculées et utilisées pour les calculs thermo-hydrauliques, mais n’étaient pas affichées à l’utilisateur. Celles-ci sont maintenant disponibles sous l’appellation « Wall Temperature » et ceci en réponse à la demande de nombreux adhérents !
Remarque : Pour les fiches de calcul avec changement de phase, les valeurs de températures de parois du côté diphasique affichées représentent la moyenne de la température de parois sur chacune des zones de l’échangeur, par exemple pour un calcul d’évaporation : zone de préchauffe ; zone d’évaporation ; zone de surchauffe.

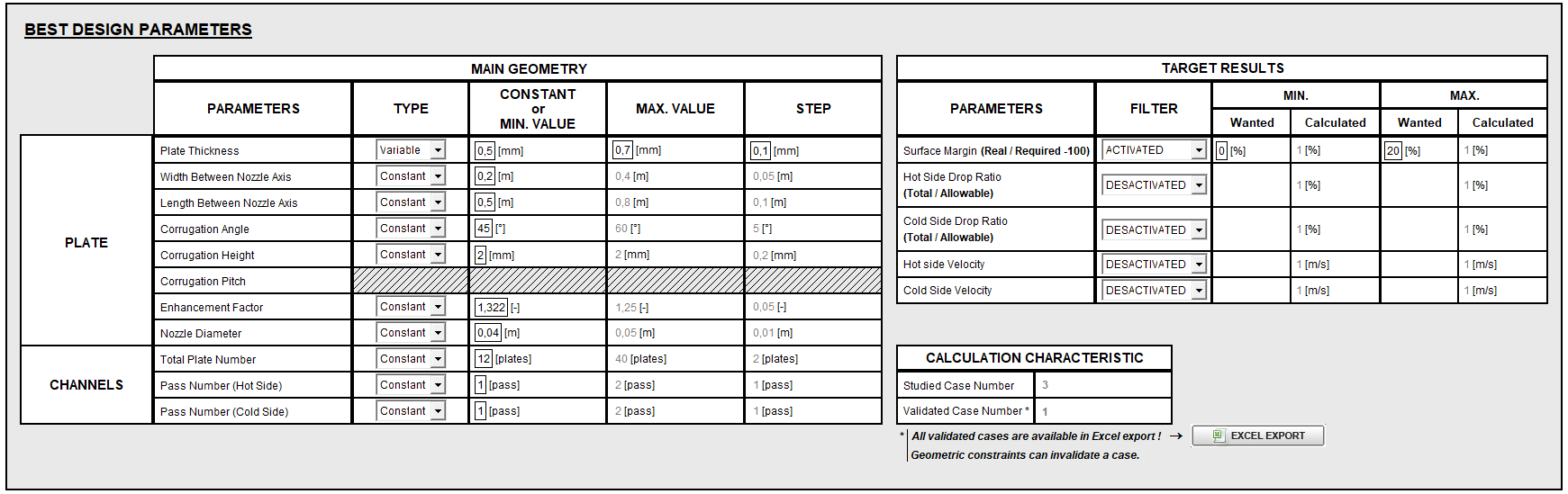

- Option Best Design élargie au « Plate Heat Exchanger »
Cette fiche a été développée en cours d’année 2022. De la même façon que pour les autres technologies avec l’option Best Design, l’optimisation de votre design se voit simplifiée :
- Choisissez un ou plusieurs paramètres à faire varier ;
- Définissez pour chacun d’entre eux une plage de variation (minimum – maximum – pas) ;
- Définissez (ou non) des filtres qui cibleront les résultats.
L’algorithme combine l’ensemble des données pour générer tous les designs possibles. Un dimensionnement est réalisé pour chaque design et les 10 meilleurs sont affichés dans l’onglet « RESULTS ». L’ensemble des résultats, de tous les cas de design possibles, est également disponible sous un format Excel via une fonction d’exportation en cliquant sur le bouton « Export Excel ».
- La liste de fluides disponibles s’agrandit et accueille 35 nouveaux fluides
- Fluides frigorigènes : R1336mzz(Z) ; R407A ; R469A.
- Huiles/Fluides caloporteurs : Un certain nombre de fluide FragolTherm : 550, 590, 620, 660, F12, FADX10, FG35, FG8, FN, HK, HT, Q7, QAF, QHTF, S250, WECO, WEGA, WKFA, WPGA, WPGF, XT12, XT15, XT9A ; MobilTherm 594 ; MobilTherm 603 ; EssoTherm 650 ; Zitrec F ; Zitrec L ; Zitre M.
- Autres : Acetylène ; Potassium ; Sodium.
- Nouveaux matériaux
- Haynes 282 ;
- Manganin ;
- Multimet ;
- Stellite 21, Stellite 3 et Stellite 6.
En perspectives de l’année 2023, suite aux votes de priorisation des adhérents du GRETh, de nombreux développements prévus sur le logiciel seront disponibles en cours d’année. Dans ce cadre, nous vous tiendrons informés des mises à jour et vous invitons à surveiller régulièrement notre actualité.
Nous espérons que cette nouvelle version vous apportera entière satisfaction et nous attendons vos retours avec impatience !
